introduce
原理简介废气由风管引入喷淋塔， 经过填料层， 废气与吸收液进行气液两相充分接触吸收中和反 应、气液传质， 废气经过净化后， 再经除雾板脱水除雾后由风机排入大气。
Characteristic
技术特点应用范围广 ， 适用于多种工业生产废气， 如粮油、化工、制药、印刷、电子、食品 加工、五金等。
喷淋塔对于各种腐蚀性气体净化处理效果明显，能有效去除氯化氢气体(HCl)、氟化氢 气体(HF)、氨气(NH3)、硫酸雾(H2SO4)、铬酸雾(CrO3)、氰氢酸气体(HCN)、碱蒸气(NaOH)、 福尔马林(HCHO)等水溶性气体。
喷淋塔净化效率高、使用寿命长。气速高， 处理能力大， 塔的重量轻， 汽液分布比较均匀。
设备占地少， 安装方便。
耗水、耗电指标较低。
设备运行可靠， 维护简单、方便。

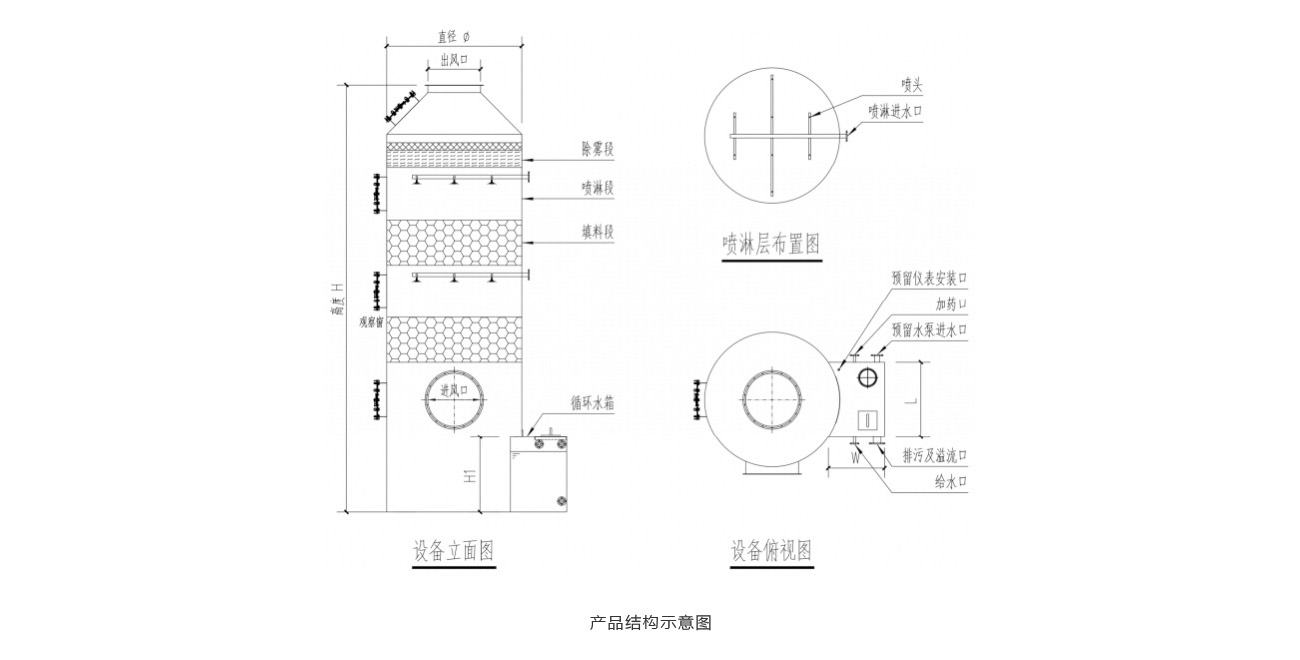

product mix
产品结构示意图
specifications
规格选型| 序号 | 设备型号 | 处理风量(m3/h) | 设备尺寸(m) | 设备厚度 | 空塔风速 (m/s) | 填料数量 (m3) | 进、出风口尺寸(mm) | 水箱尺寸L*W*H1(mm) | 空塔重(kg) | 水重(kg) | 阻力(Pa) | 水泵流量(m3/h) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 直径Ø | 高度H | SUS304 | PP | SUS304 | PP | ||||||||||
| 1 | LY-PLT-3.5K | 0~3500 | 0.8 | 5.2 | 3mm | 8mm | 1~2 | 0.6 | Ø300 | 700*750*1000 | 约790 | 约280 | 约1000 | 800 | 10 |
| 2 | LY-PLT-5.5K | 3500~5500 | 1 | 5.5 | 3mm | 8mm | 1~2 | 0.9 | Ø400 | 700*750*1000 | 约1100 | 约390 | 约1250 | 800 | 15 |
| 3 | LY-PLT-8.0K | 5500~8000 | 1.2 | 5.5 | 3mm | 8mm | 1~2 | 1.4 | Ø450 | 700*750*1000 | 约1500 | 约550 | 约1600 | 800 | 20 |
| 4 | LY-PLT-11.0K | 8000~11000 | 1.4 | 5.5 | 3mm | 8mm | 1~2 | 1.8 | Ø500 | 1000*750*1000 | 约1900 | 约680 | 约2300 | 800 | 25 |
| 5 | LY-PLT-14.0K | 11000~14000 | 1.6 | 5.7 | 3mm | 10mm | 1~2 | 2.4 | Ø600 | 1000*750*1000 | 约2400 | 约920 | 约2800 | 800 | 30 |
| 6 | LY-PLT-18.0K | 14000~18000 | 1.8 | 5.7 | 3mm | 10mm | 1~2 | 3.1 | Ø700 | 1000*750*1000 | 约2900 | 约1130 | 约3300 | 800 | 40 |
| 7 | LY-PLT-22.0K | 18000~22000 | 2 | 6 | 3mm | 10mm | 1~2 | 3.8 | Ø750 | 1000*750*1000 | 约3400 | 约1340 | 约3900 | 800 | 45 |
| 8 | LY-PLT-27.0K | 22000~27000 | 2.2 | 6 | 3mm | 10mm | 1~2 | 4.6 | Ø800 | 1000*750*1000 | 约4000 | 约1570 | 约4600 | 800 | 55 |
| 9 | LY-PLT-32.0K | 27000~32000 | 2.4 | 6.2 | 3mm | 12mm | 1~2 | 5.4 | Ø900 | 1000*750*1000 | 约4700 | 约1930 | 约5300 | 800 | 65 |
| 10 | LY-PLT-38.0K | 32000~38000 | 2.6 | 6.5 | 3mm | 12mm | 1~2 | 6.4 | Ø1000 | 1000*750*1000 | 约5400 | 约2240 | 约6000 | 800 | 80 |
| 11 | LY-PLT-44.0K | 38000~44000 | 2.8 | 6.5 | 3mm | 12mm | 1~2 | 7.4 | Ø1100 | 1000*750*1000 | 约6100 | 约2530 | 约6800 | 800 | 90 |
| 12 | LY-PLT-50.0K | 44000~50000 | 3 | 6.5 | 3mm | 12mm | 1~2 | 8.5 | Ø1100 | 1200*750*1000 | 约6900 | 约2850 | 约8000 | 800 | 100 |
| 13 | LY-PLT-58.0K | 50000~58000 | 3.2 | 6.7 | 3mm | 12mm | 1~2 | 9.6 | Ø1200 | 1200*750*1000 | 约7800 | 约3210 | 约8900 | 800 | 120 |
| 14 | LY-PLT-65.0K | 58000~65000 | 3.4 | 7 | 3mm | 12mm | 1~2 | 10.9 | Ø1300 | 1200*750*1000 | 约8700 | 约3600 | 约9800 | 800 | 130 |
| 15 | LY-PLT-73.0K | 65000~73000 | 3.6 | 7 | 3mm | 12mm | 1~2 | 12.2 | Ø1400 | 1200*750*1000 | 约9600 | 约3970 | 约10900 | 800 | 150 |
| 16 | LY-PLT-80.0K | 73000~80000 | 3.8 | 7.2 | 3mm | 12mm | 1~2 | 13.6 | Ø1400 | 1200*750*1000 | 约10600 | 约4390 | 约12000 | 800 | 160 |
| 17 | LY-PLT-90.0K | 80000~90000 | 4 | 7.2 | 3mm | 12mm | 1~2 | 15.1 | Ø1500 | 1200*750*1000 | 约11700 | 约4800 | 约13100 | 800 | 180 |
注：
1、设备尺寸仅供参考，根据实际工况进行深度设计。
2、填料数量的配置：2 层填料，单层填料 600mm/层，按 PP 多面空心球。
3、设备配有除雾部件、喷淋管、检修孔、观察视窗等。
4、根据项目需要，可配备检修平台。

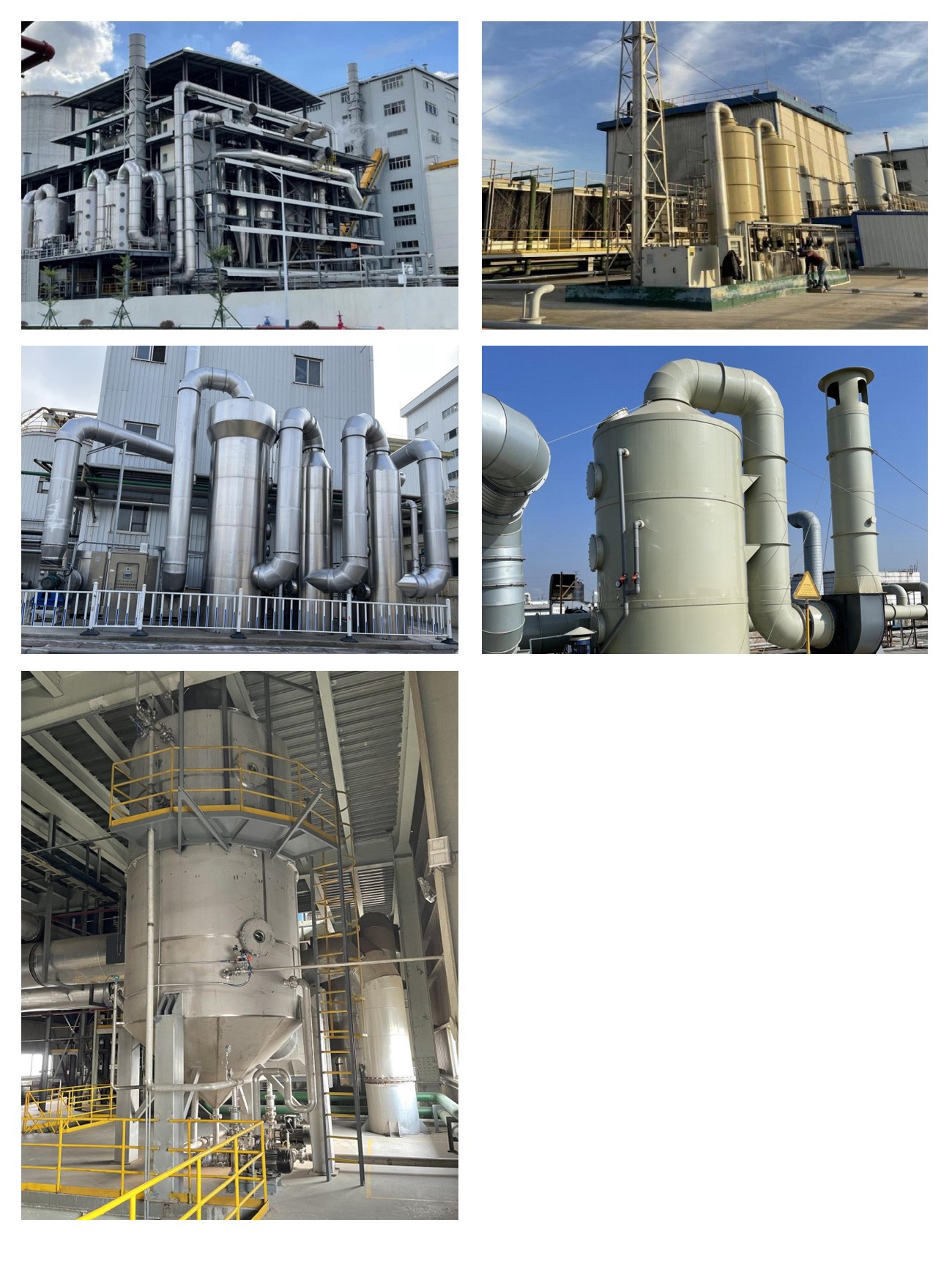

Case picture
案例图片
