introduce

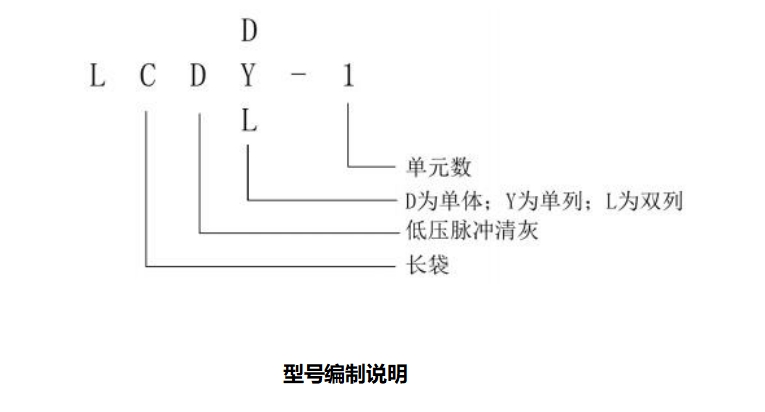

原理简介LCD 系列长袋方形脉冲布袋除尘器主要由上箱体、喷吹装置、中箱体、灰斗、卸灰装置等部分组成。 此系列除尘器共有 CDD、CDY、CDL 三种形式产品，共计 19 种规格：CDD 有 1 种规格（相当于半个单元）;CDY 有 1 、1.5 、2……5 单元共 9 种规格；CDL 有 2,3,4…10 单元共 9 种规格。含尘烟气进入中箱体下部，在挡风 板形成的预分离室内，大颗粒粉尘因惯性作用落入灰斗，烟气沿挡风板向上到达滤袋，粉尘被阻留在滤袋 外面，干净烟气进入袋内，并经袋口和上箱体，由排气口排出。当滤袋表面的粉尘不断增加，导致设备阻 力升到设定值时，微差控制器有信号输出，控制器便发出信号使喷吹系统工作，此时压缩空气从气包顺序 经脉冲阀和喷吹管上的喷嘴向滤袋内喷射，在滤袋膨胀产生的加速度和反方向气流的作用下，附于袋外的 粉尘脱离滤袋落入灰斗，由螺旋输送机和卸料器排出。喷吹一次的时间为 0.065-0.085s，喷吹结束后滤袋 立即恢复过滤状态。
Characteristic
技术特点在喷吹技术、除尘器结构、微机控制等方面有创新；
处理风量大，占地面积小，钢材消耗少，设备造价相对较低
运行能耗省，且维修方便；
适用于冶金、化工、建材、电力、机械等行业。
product mix

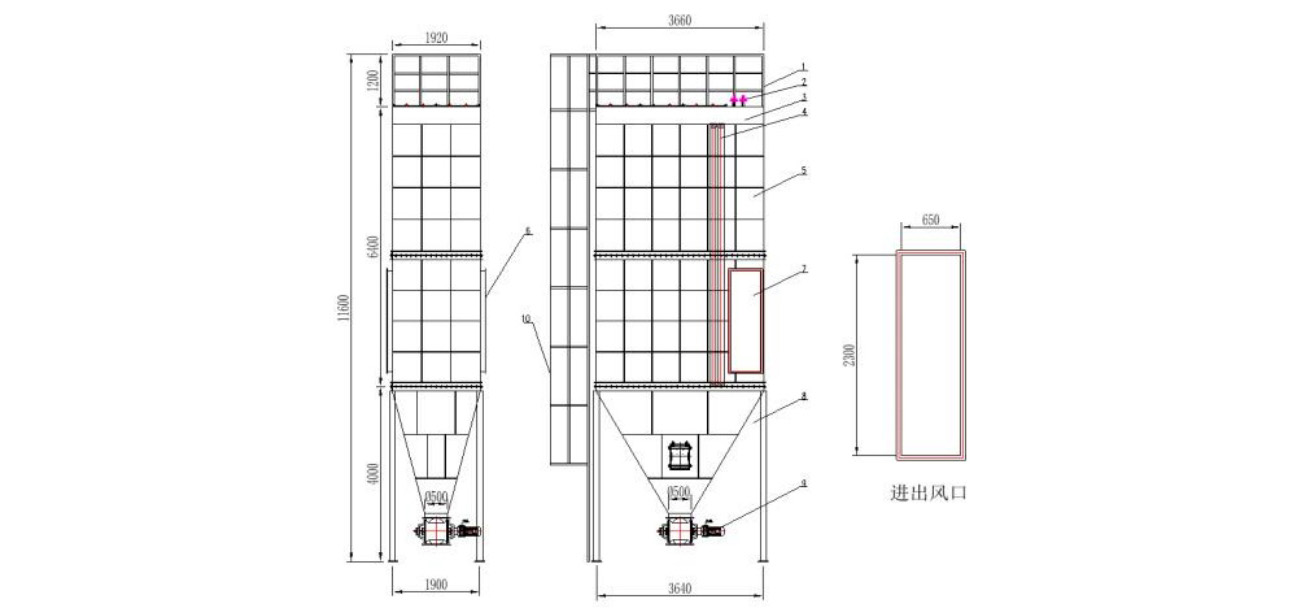

产品结构示意图
1.护栏 2.喷吹装置 3.上箱体 4.滤袋及滤架 5.中箱体
6.进风口 7.出风口 8.灰斗 9.卸料器 10.爬梯
specifications
规格选型过滤风速（m/min） | ≤1.5 |
处理风量（m3/h) | ≤30500 |
滤袋规格（mm） | Φ120x6000 |
滤袋条数（条） | 150 |
过滤面积（m2） | 339 |
脉冲阀数量（个） | 10 |
喷吹压力（MPa） | 0.15 |
压气耗量（m3/min） | 1.79/T（喷吹周期） |
入口含尘浓度（g/m3） | ＜60 |
出口含尘浓度（mg/m3） | ＜50 |
除尘效率（%） | >99.9 |
设备阻力（Pa） | 1500 |
工作温度(℃) | ＜120 |
外形尺寸（长×宽×高） | 1920×3660×11600 |
设备重量（kg） | 10900 |
Case picture
案例图片
